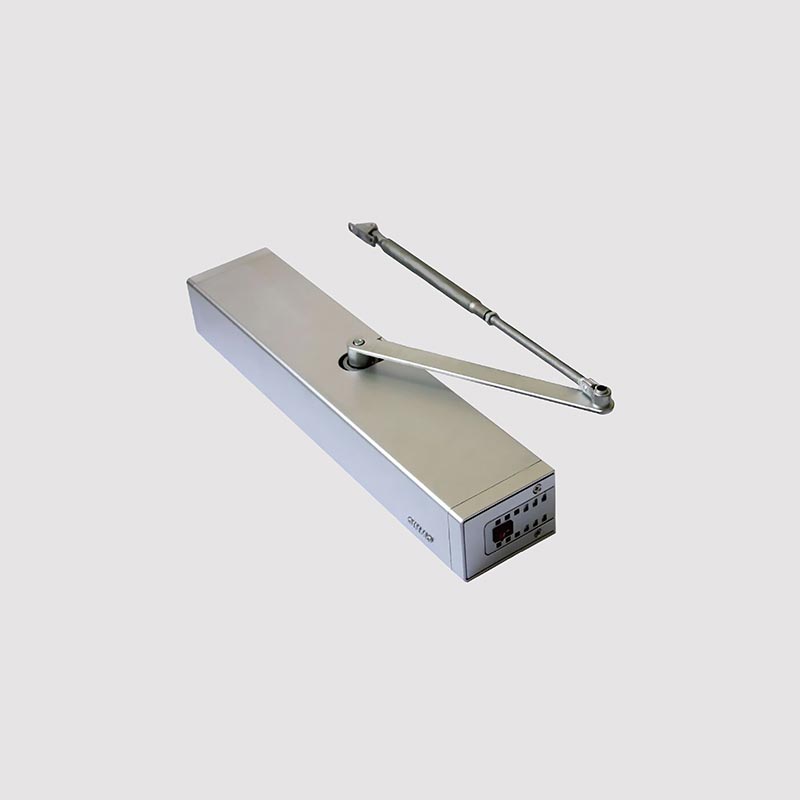

Operatore oscillante automatico da 300 kg

OWNIC è un produttore con sede in Cina in grado di fornire operatori a rotazione automatica da 300 kg di alta qualità. Rispetto al modello da 150 kg, questo automatismo per porte a battente offre prestazioni superiori in termini di resistenza al vento, funzionamento ad alta frequenza e controllo della coppia elevata, rendendolo ideale per i sistemi di porte industriali.

Dati tecnici:

Come funziona l'Operatore basculante automatico da 300 kg?

1. Segnale di attivazione: l'apertura della porta può essere attivata con vari metodi, come sensori a infrarossi o a microonde, pulsanti manuali, sistemi di controllo degli accessi, ecc.

2. Elaborazione del sistema di controllo: dopo aver ricevuto un segnale, il controller valuta l'input, verifica che le condizioni per l'apertura siano soddisfatte ed emette un comando per attivare il sistema di azionamento.

3. Braccio meccanico motorizzato: il motore ad alta potenza si attiva e, utilizzando un meccanismo di riduzione per produrre una coppia stabile, mette in movimento il braccio meccanico o il sistema di collegamento.

4. Processo di apertura della porta: il braccio meccanico spinge la porta a ruotare attorno ai suoi cardini, aprendola ad un angolo preimpostato. Questo processo utilizza un meccanismo di "avvio graduale" per evitare sobbalzi improvvisi, garantendo che anche una porta pesante da 300 kg si apra senza problemi.

5. Mantenimento dello stato aperto: la porta rimane nella posizione aperta per una durata specifica, regolabile.

6. Processo di chiusura automatica: il sistema di controllo emette un comando per chiudere la porta; il motore inverte la direzione e la porta si chiude lentamente per evitare sbattimenti o urti, garantendo così un funzionamento sicuro anche con porte pesanti.

Quali sono i metodi di installazione per un operatore automatico per porte a battente da 300 kg?

A causa dei requisiti specifici legati all'azionamento di pannelli di porte pesanti, l'operatore automatico per porte a battente da 300 kg pone requisiti elevati in termini di strutture di installazione, distribuzione del carico e disposizione spaziale. Esistono tre metodi di installazione principali, ciascuno adatto a diverse condizioni architettoniche, tipologie di porte e requisiti di progettazione; durante la fase di consultazione del progetto, analizzeremo la tua situazione specifica e forniremo raccomandazioni su misura.

I. Tipo di collegamento montato in alto

Per gli operatori per porte a battente, questo è il metodo di installazione più comune e flessibile. L'unità motore principale è montata sulla parete o sulla trave direttamente sopra l'intestazione della porta. Un braccio di collegamento ad alta resistenza si collega all'albero di uscita del motore a un'estremità, mentre l'altra estremità è incernierata alla sezione superiore dell'anta della porta. L'anta della porta ruota attorno ai cardini originali, eliminando la necessità di sostituire i perni della porta esistente.

Vantaggi:

Adatto alle ristrutturazioni: non richiede modifiche al pavimento, rendendolo ideale per la ristrutturazione di edifici esistenti.

Facile manutenzione: l'unità principale è esposta, consentendo l'ispezione e la riparazione senza rimuovere la porta.

Costo inferiore: non richiede componenti incorporati o complessi lavori di ingegneria civile.

Requisiti di installazione:

L'intestazione superiore della porta deve essere costruita in cemento solido o acciaio; è severamente vietata la struttura in acciaio di scartamento ridotto. L'altezza libera deve essere ≥ 2100 mm e i fori di montaggio per il braccio di collegamento devono essere preforati nella sezione superiore dell'anta della porta.

II. Tipo con trasmissione a ingranaggi montato in alto

Se il tuo progetto richiede un'elevata precisione o un elevato livello di ermeticità, potremmo consigliare questo metodo di installazione. Il motore e il riduttore sono integrati nel gruppo perno superiore. L'anta della porta è montata tramite cerniere portanti specializzate inserite nelle prese del perno superiore e inferiore; il motore aziona direttamente l'albero del perno superiore, facendo ruotare l'intera anta della porta.

Vantaggi:

Funzionamento regolare: l'assenza di bracci oscillanti garantisce che l'anta della porta rimanga stabile e priva di oscillazioni.

Eccellente tenuta all'aria: comunemente utilizzata in camere bianche e laboratori; in combinazione con le strisce di tenuta raggiunge un elevato grado di ermeticità.

Semplicità estetica: l'assenza di bracci di collegamento esposti si traduce in un aspetto visivo più pulito e snello.

Distribuzione superiore del carico: il peso della porta è condiviso tra i perni superiore e inferiore, prolungando la durata delle cerniere.

Requisiti di installazione:

Richiede la realizzazione di una nuova apertura della porta o un completo rinnovamento strutturale dell'apertura esistente. Una piastra di base per la presa del perno inferiore deve essere annegata nel pavimento e una piastra portante in acciaio deve essere annegata nella struttura superiore. L'anta stessa richiede un'apertura centrale tagliata su misura per accogliere l'albero del perno superiore. Questo metodo dovrebbe essere affrontato con cautela nei progetti di ristrutturazione che coinvolgono strutture esistenti e potrebbe non essere raccomandato in questi casi.

III. Sistema idraulico interrato

Rappresenta una soluzione a scomparsa pensata per ambienti commerciali di fascia alta e ambienti privi di elementi strutturali sopraelevati. Il cilindro idraulico e il motore sono integrati in un alloggiamento incassato nel terreno; un'asta di spinta si estende verso l'alto dal pavimento per collegarsi al bordo inferiore dell'anta, facendo ruotare la porta verso l'esterno dalla sua base durante l'apertura.

Vantaggi:

Completamente nascosto: non è presente alcuna attrezzatura visibile in alto, preservando così l'integrità estetica della facciata dell'edificio.

Adatto per strutture senza travi: ideale per spazi caratterizzati da facciate continue in vetro o soffitti sospesi in cartongesso.

Senso dell'occasione migliorato: utilizzato spesso per gli ingressi di negozi di lusso, musei e ville private per creare un grandioso effetto cerimoniale.

Requisiti di installazione:

Il terreno necessita di lavori di scavo e di pre-annegamento; la superficie finita dovrà essere sottoposta a trattamento impermeabilizzante per prevenire la corrosione causata dall'accumulo di acqua. In caso di malfunzionamento, è necessario sollevare il coperchio di accesso per eseguire la manutenzione, il che può risultare relativamente scomodo. Inoltre, questo sistema impone severi requisiti per quanto riguarda la planarità e l'uniformità del pavimento. Se il tuo progetto attribuisce una priorità particolarmente elevata all'estetica e a condizione che le condizioni del sito siano compatibili, questo metodo di installazione rappresenta una scelta eccellente.

Domande frequenti

D: Qual è la differenza fondamentale nei principi di funzionamento tra un operatore per porte a battente da 300 kg e un modello da 150 kg?

R: La logica operativa di base è identica; tuttavia, la ridondanza hardware differisce in modo significativo.

Motore: il motore dell'automazione per porte a battente da 300 kg presenta una potenza maggiore e dissipatori di calore più spessi.

Materiale degli ingranaggi: l'unità da 300 kg richiede ingranaggi lavorati con precisione, interamente in acciaio per resistere a immense forze di taglio.

Resistenza della molla: se dotato di funzione di chiusura della porta, la pressione interna della molla di ritorno nell'operatore per porte a battente da 300 kg è da 2 a 3 volte maggiore di quella delle unità standard.

D: Perché la velocità di apertura dell'operatore per porte a battente da 300 kg appare relativamente lenta?

R: Ciò è dovuto alla gestione dell'energia cinetica fisica; se una porta di 300 kg si muovesse troppo velocemente, l'energia cinetica generata rappresenterebbe un grave pericolo per la sicurezza.

Le unità per carichi pesanti danno priorità alla stabilità operativa in condizioni di coppia elevata, piuttosto che alla pura velocità, per garantire la capacità di arrestarsi istantaneamente in qualsiasi punto della corsa della porta.
